DC-DCコンバータ（非絶縁）
DCDC
名称

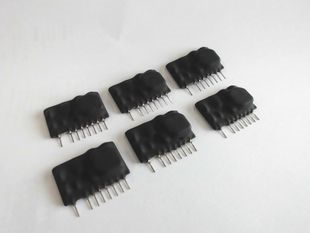

DC/DCコンバータ（非絶縁降圧型）
特徴
- 広い入力電圧範囲
- 外付部品が少ない
- 過電流保護機能内蔵
- 過熱保護機能内蔵
- リモートON-OFF制御可能
- 短絡保護機能内蔵
- 低入力電圧検出機能内蔵
- 発振周波数500kHz
- ソフトスタート機能（任意設定可）
- 小型、高効率
- 出力電圧微調整端子付き
用途
- 産業機器、OA機器、計測器
- 二次電源やアダプタ機器
- 民生機器用のマイコン電源
- コインパーキングメータ
- 自販機、セキュリティ、レジスタ
- リレー、LEDなどの電源
概要
本製品は30V動作の駆動トランジスタ内蔵降圧型DC/DCコンバータです。
出力電圧は内部抵抗により、1.2V～12Vまで設定できます。
スイッチング周波数は300ｋHzと500ｋHzを選択できます。
ソフトスタート時間は、内部容量を付加することで任意の値に設定できます。
内蔵のUVLO機能により、入力電圧が4.5V以下になると、強制的に駆動トランジスタをオフします。
内部保護回路として、過電流保護、短絡回路保護、過熱保護回路を内蔵しており、 安全に使用できます。
DC/DCコンバータ製品仕様表
